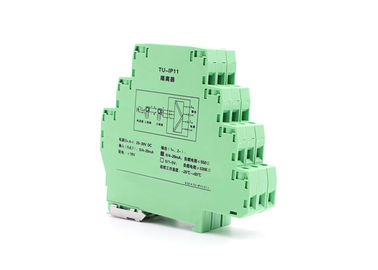

El aislador de la distribución de la entrada análoga de la serie de TU-IP, es proporcionar el poder del aislamiento para los transmisores de dos hilos y los transmisores trifilares en sitio, y también transferir y hacer salir simultáneamente la señal 0/4~20mA producida por el transmisor. Necesita la fuente de alimentación independiente. Su fuente, entrada y salida de alimentación se separan el uno al otro.
Entrada
Señal entrada: 4-20mA, 0-20mA
Corriente entrada máxima: 35mA
Voltaje de la distribución: ≥19V DC
Salida
Señal de salida: 4-20mA; 0-20mA; 0-5V; 0-10V
Corriente de salida máxima: 35mA
Resistencia de carga de la salida: ≤ 500Ω de RL (cuando la salida es una señal actual);
RL>330KΩ (cuando la salida es una señal del voltaje)
Nota: El usuario puede especificar la salida actual o la salida del voltaje al ordenar.
Parámetros básicos
Poder: DC24V, gama del voltaje: DC20-30V
Consumo actual: ≤60mA (una entrada y una salida, fuente de alimentación 24V, 20mA hicieron salir)
Exactitud básica: ± el 0.1% F.S.
Deriva de la temperatura: 0,005% F.S./°C
Tiempo de respuesta: ≤0.5mS (0-90%) (TIPO)
Protección del poder: protección reversa del poder
Fuerza del aislamiento: CA 1500V/1min (entre la entrada, la salida, y el poder)
Resistencia de aislamiento: ≥100MΩ; 500V DC (entre la entrada, la salida, y el poder)
Gama de temperaturas de funcionamiento: -20~+55 grados
Compatibilidad electromágnetica: de acuerdo con GB/T 18268 (IEC61326-1)
Dispositivos aplicables del campo: resistor de dos hilos, transmisor trifilar
| Parámetro |
| TU-IP |
X |
X |
X |
marcas |
| Ajuste del canal |
1 |
|
|
1 salida de la entrada 1 |
| Señal entrada |
1 |
|
4-20mA |
| |
2 |
|
0-20mA |
| Señal de salida |
1 |
4-20mA |
| 2 |
0-20mA |
| 4 |
0-5V |
| 5 |
1-5V |
| Indique por favor su tipo requerido de la entrada y el tipo de la salida cuando orden del lugar |
