Regulador programable Industrial Automation Using de la lógica del PLC de DC24V

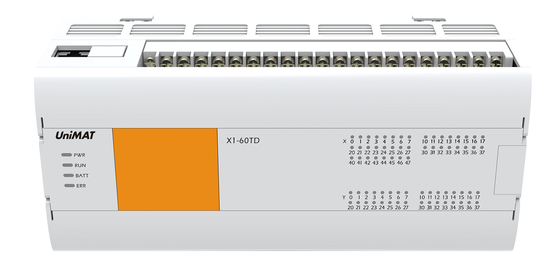

El PLC de X1-60TD para la automatización de la industria bajo costo el PLC
Parámetros
Artículo no. | Specifictions | |||
Número de parte. | X1-60TD-E0 | |||
Voltaje | DC24V | |||
Gama del voltaje | DC 20,4~28.8V | |||
Voltaje permitido | continúe actuando para el apagón instantáneo menos que 5ms | |||
Fusible | 60V 2A | |||
Sobretensión | 12A, 0.5ms below/28.8V DC | |||
Consumo de energía | 8W | |||
Fuente de alimentación de DC24V | 600mA abajo | |||
Especificaciones entradas | ||||
Entrada | 36 | |||
Método de la conexión | Bloque de terminales desmontable (tornillo M3) | |||
Método entrado | NPN/PNP | |||
Voltaje de la señal entrada | Tipo de la fuente de corriente continua: dc20.4v ~ 28.8v | |||
Impedancia de entrada | X0-X2 | 2.4K | ||
X3 arriba | 5.6K | |||
EN corriente inducida entrada | X0-X2 | Más que 5mA | ||
X3 arriba | Más que 2.4mA | |||
De corriente inducida entrada | 1mA abajo | |||
Tiempo de respuesta entrado | No más que 4.5ms | |||
Forma de la señal entrada | Entrada libre del contacto del voltaje | |||
Drene la entrada: Transistor abierto del colector de NPN | ||||
Tipo entrada de la fuente: Transistor del colector de PNPOpen | ||||
Aislamiento del circuito entrado | Aislamiento del acoplador óptico | |||
Exhibición de la entrada | Cuando se conduce el acoplador óptico, la luz del LED en el panel está prendido | |||
Especificaciones de salida | ||||
Salida | 16 | |||
Método de la conexión | Bloque de terminales desmontable (tornillo M3) | |||
Método de la salida | NPN/PNP | |||
Fuente de la alimentación externa | DC5~30V | |||
Carga máxima | Carga resistente | 0.5A/monopunto; puntos 0.8A/4 | ||
carga inductiva | 12W/DC24V | |||
Carga ligera | Velocidad: 2W/DC24V, campo común: 5W/DC24V | |||
Min Load | 5mA(DC5~24V) | |||
Corriente de la salida del circuito abierto | 0.1mA 以下 /DC30V | |||
Gire la resistencia | Punto de alta velocidad 0,3Ω típico (Max0.6Ω) | |||
tiempo de respuesta | DE →ON | El alto pasa: 10μsbelow/10mAsobre(DC5~24V) | ||
Ordinario: 0.2ms below/200mA sobre (DC24V) | ||||
EN →OFF | El alto pasa: 10μs below/10mA sobre (DC5~24V) | |||
Ordinario: 0.2ms以下/200mA sobre (DC24V) | ||||
Aislamiento del lazo | Aislamiento del acoplador óptico | |||
Exhibición de la acción de la salida | Cuando se conduce el acoplador óptico, la luz del LED en el panel está prendido | |||
Distancia de transmisión del escudo | los 500M (salida ordinaria) | |||
Distancia de transmisión sin blindaje |
el 150M (salida ordinaria) |
