Entrada: | 4AI | tipo de la entrada: | PNP/NPN |
---|---|---|---|
Salida: | 1AO | Gama del voltaje: | 5-30VDC |
Alta luz: | Regulador de la lógica del PLC 1AO,Regulador de la lógica del PLC 4AI,Regulador micro del PLC 1AO |
Funcionamiento de Strong Anti Interference del regulador de la lógica del PLC de 4AI 1AO
El PLC de China, 4AI, PLC análogo 1AO bajo costo el PLC
●El voltaje de la resolución hizo salir 12bits, salida actual 11 pedazos,
●Funcionamiento antiinterferente fuerte, establo
●El voltaje de la resolución hizo salir 12bits, salida actual 11 pedazos,
●Funcionamiento antiinterferente fuerte, establo

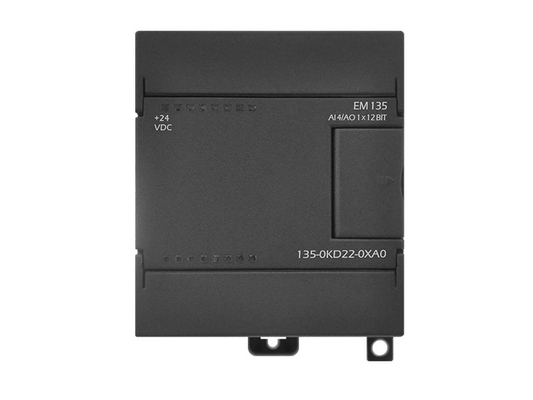

Modelo | Salidas análogas EM135 4 inputs/1 ×12bits |
Descripción de producto | 4AI, 1AO; salida del voltaje de la resolución de 12 pedazos; |
Característica entrada | |
Del consumo actual del autobús | 30mA |
Del consumo actual de L+ | 60mA |
Apagón | 2W |
Número de entrada análoga | 4 |
Tipo de la entrada de señal | Diferencial |
Voltaje de entrada máximo | 30V |
Corriente de entrada máxima | 32mA |
Gama de la entrada de Voltange: Unipolar | 0~50mV, 0~100mV, 0~500mV, 0~1V, 0~5V, 0~10V |
Gama de la entrada de Voltange: Bipolar | ±1V, ±2.5V, ±5V, ±10V |
gama actual de la entrada | 0~20mA, |
Resolución | 12bits |
Gama bipolar, completa | 0~32,000 |
Gama unipolar, completa | -32,000~+32,000 |
Tiempo de analógico a digital de la conversión | <250> |
Característica de la salida | |
Número de entrada análoga | 1 |
Gama de voltaje entrado | -10~+10V |
Gama actual entrada | 0~20mA |
Inpedance de la carga | |
·para las salidas del voltaje | Minuto: 5KΩ |
·para las salidas actuales | Máximo: 0.5KΩ |
Resolución | salida del voltaje de 12 pedazos; |
Formato de la palabra de datos | |
·Mostrable: salida del voltaje | -32,000~+32,000 |
·Mostrable: salida actual | 0~32,000 |
Error básico | el ±0.5% de gama completa |
Dimensiones (W x H x D) (milímetros) | 71.2×80×62 |
Número de orden | LA O.N.U 135-0KD22-OXAO |
Esquema eléctrico
