| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | Lensen |
| Número de modelo: | LS-RDIO0808 |
| Cantidad de orden mínima: | 2pcs |
| Precio: | Negotiation |
| Detalles de empaquetado: | Cartón estándar |
| Tiempo de entrega: | 2-7 días |
| Condiciones de pago: | T / T, Western Union |
| Capacidad de la fuente: | 6000pcs/month |
| frecuencia: | 433/868/915MHZ | salida de poder: | 1W |
|---|---|---|---|
| Distancia: | los 203km LOS | De entrada: | 8 entradas de Digitaces |
| de salida: | 8 salidas de la retransmisión | Protocolo: | Modbus RTU |
| Alta luz: | módulo del rtu del modbus,bomba en de control |
||

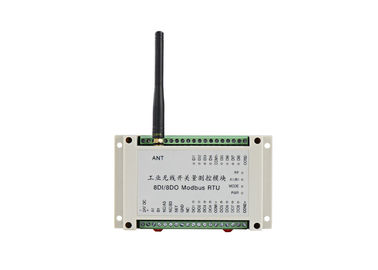

De 8DI8DO Modbus RTU de la bomba 8 recintos plásticos blancos inalámbrico inalámbrico de las entradas/de las salidas del control
1. Introducción del general del módulo de la serie de LS-RDIO
LS-RDIO Modbus RTU es regulador industrial diseñado por la tecnología de Lensen. Apoya de punto a punto, el punto a los DI inalámbricos de los multi-puntos, colección HACE, del AI, del AO y control. Este transmisor-receptor tiene la ventaja de la instalación fácil, ningún programa requerido, ninguna tarifa de la comunicación. Es substitución confiable y rentable para el cable de señal del carril, alambre de señal del anillo colectando.
Esta serie tenemos 2DI/2DO módulo, 4DI/4DO módulo, módulo 8DI/8DO. Salida de poder tenemos 2 versiones, uno es 100mW para la distancia del control de los 600m LOS, y otro es 1W para la distancia del control de los 3km LOS.
2. Campo del uso
El módulo de la entrada-salida de la serie de LS-RDIO es ampliamente utilizado en la automatización de la industria como el proceso central de los datos de la fábrica, el control de la bomba, la supervisión del aceite, la maquinaria de mina, los equipos de supervisión del ambiente, los dispositivos de elevación, el control de los robots, la máquina de rellenar, los equipos de mezcla, la línea logística, AGV etc.
3. Parámetro
| Parámetro | |
| Salida de poder: | versión 1W o 100mW |
| Fuente de alimentación: | 9V-30V (elija generalmente 24V DC o 12V DC) |
| Distancia del control: | los 3km o (versión del 1km) |
| Velocidad: | 1200bps |
| Recepción de sensibilidad: | -123dBm@1200bps, -118dbm (9600bps) |
| Establecimiento de una red | |
| Establecimiento de una red: | De punto a punto y punto a de múltiples puntos |
| Descripción del puerto | |
| Entrada: | 8 DI activos (voz pasiva modificada para requisitos particulares) |
| Salida: | 8 salidas pasivas de la retransmisión, |
| Puerto de comunicación | RS485 (la radio RS485 modifica para requisitos particulares) |
| Actual | |
| Transmita la corriente: | <600ma> |
| Recepción de la corriente: | <50ma> |
| General | |
| Frecuencia: | 400, 450, 470 u otro bandas de 433MHz, |

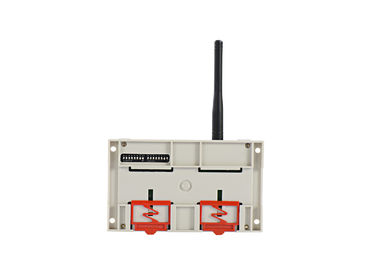

| Canalice ningún: | 16 canales, pueden cambiar vía el interruptor DIP |
| Propiedades físicas | |
| Dimensión: | 145×90×40 (milímetro) |
| Conector de antena: | SMA, antena del vehículo con el cable del 1.5m |
| Temperatura: | -35℃~+75℃ (industrial) |

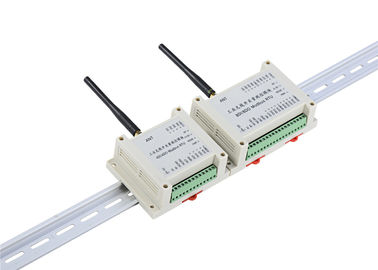

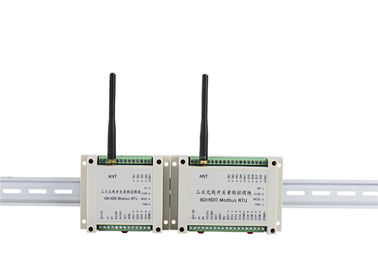

| Método del montaje: | Estándar carril industrial del gremio de 3,5 pulgadas |
4. Cómo utilizar la entrada-salida de la radio
5. Ejemplos del diagrama de aplicaciones
1) control de punto a punto
Observaciones:
| Módulo A | Módulo B | Correspondencia de entrada y de la salida |
| A (DI1-DI8) | B (DO1-DO8) | DI1-DI8 de A para controlar DO1-DO8 de B respectivamente |
| A (DO1-DO8) | B (DI1-DI8) | DO1-DO8 de A es controlado por DI1-DI8 de B respectivamente |
| Notas: A y B deben utilizar el mismo canal | ||
2) Un amo para controlar 2 esclavos
Observaciones:
| Módulo principal | Módulo auxiliar | Correspondencia de entrada y de la salida |
| A (DI1-DI4) | B1 (DO1-DO4) | DI1-DI4 del control DO1-DO4 de A de B1 respectivamente |
| A (DI5-DI8) | B2 (DO1-DO4) | DI5-DI8 del control DO1-DO4 de A de B2 respectivamente |
| A (DO1-DO4) | B1 (DI1-DI4) | DO1-DO4 de A es controlado por DI1-DI4 de B1 |
| A (DO5-DO8) | B2 (DI1-DI4) | DO5-DO8 de A es controlado por DI1-DI4 de B2 |
| Notas: A y B deben utilizar el mismo canal | ||
3) Un amo para controlar 4 esclavos
Observaciones:
| Amo | Esclavo | Correspondencia de entrada y de la salida |
| A (DI1-DI2) | B1 (DO1-DO2) | DI1-DI2 del control DO1-DO2 de A de B1 |
| A (DI3-DI4) | B2 (DO1-DO2) | DI3-DI4 del control DO1-DO2 de A de B2 |
| A (DI5-DI6) | B3 (DO1-DO2) | DI5-DI6 del control DO1-DO2 de A de B3 |
| A (DI7-DI8) | B4 (DO1-DO2) | DI7-DI8 del control DO1-DO2 de A de B4 |
| A (DO1-DO2) | B1 (DI1-DI2) | DO1-DO2 de A controlado por DI1-DI2 de B |
| A (DO3-DO4) | B2 (DI1-DI2) | DO3-DO4 de A controlado por DI1-DI2 de B2 |
| A (DO5-DO6) | B3 (DI1-DI2) | DO5-DO6 de A controlado por DI1-DI2 de B3 |
| A (DO7-DO8) | B4 (DI1-DI2) | DO7-DO8 de A controlado por DI1-DI2 de B4 |
| Notas: A y B deben utilizar el mismo canal | ||
4) Un amo a 8 ungüentos
Observaciones:
| Amo | Ungüento | Correspondencia de la entrada y del control |
| A (DI1) | B1 (DO1) | DI1 del control DO1 de A de B1 |
| A (DI2) | B2 (DO1) | DI2 del control DO1 de A de B2 |
| A (DI3) | B3 (DO1) | DI3 del control DO1 de A de B3 |
| A (DI4) | B4 (DO1) | Control DO1 de DI4of A de B4 |
| A (DI5) | B5 (DO1) | DI5 del control DO1 de A de B5 |
| A (DI6) | B6 (DO1) | DI6 del control DO1 de A de B6 |
| A (DI7) | B7 (DO1) | DI7 del control DO1 de A de B7 |
| A (DI8) | B8 (DO1) | DI8 del control DO1 de A de B8 |
| A (DO1) | B1 (DI1) | DO1 de A es controlado por DI1 de B1 |
| A (DO8) | B8 (DI1) | DO8 de A es controlado por DI1 de B8 |
| Nota: el módulo A y B debe utilizar el mismo canal; | ||
5) Para comunicar con PC/PLC
