| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | Lensen |
| Número de modelo: | LS-RDIO0202 |
| Cantidad de orden mínima: | 2pcs |
| Precio: | Negotiation |
| Detalles de empaquetado: | Cartón estándar |
| Tiempo de entrega: | 2-8días |
| Condiciones de pago: | Western union, T/T |
| Capacidad de la fuente: | 6000pcs/month |
| De entrada: | 2 entradas de Digitaces | de salida: | salida de 2 retransmisiones |
|---|---|---|---|
| frecuencia: | 433MHZ | Distancia: | los 2KM |
| salida de poder: | 1W | Aplicación: | Regulador de la bomba |
| Alta luz: | módulo del rtu del modbus,bomba en de control |
||

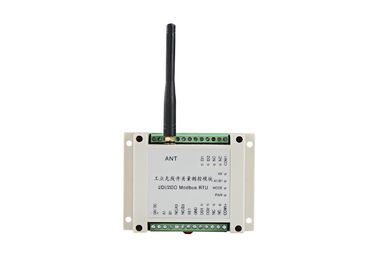

Módulo inalámbrico inalámbrico de 2DI2DO Modbus RTU Digitaces I O, bomba inalámbrica EN del control los 2km
1. Introducción del general del módulo de la serie de LS-RDIO
LS-RDIO Modbus RTU es regulador industrial diseñado por la tecnología de Lensen. Apoya de punto a punto, punto a los DI inalámbricos de los multi-puntos, HACE la colección y la controla. Este transmisor-receptor tiene la ventaja de la instalación fácil, ningún programa requerido, ninguna tarifa de la comunicación. Es substitución confiable y rentable para el cable de señal del carril, alambre de señal del anillo colectando.
LS-RDIO0202 tiene 2 entradas 2 salidas de la retransmisión y 1 RS485 (se modifica para requisitos particulares la radio RS485). Salida de poder tenemos 2 versiones, uno es 100mW para la distancia del control del 1km LOS, y otro es 1W para la distancia del control de los 3km LOS
2. Campo del uso
El módulo de la entrada-salida de la serie de LS-RDIO es ampliamente utilizado en la automatización de la industria como el proceso central de los datos de la fábrica, el control de la bomba, la supervisión llana del tanque, el control del transportador, la supervisión del aceite, la maquinaria de mina, el equipo de supervisión del ambiente, los dispositivos de elevación, el control de los robots, la máquina de rellenar, el equipo de mezcla, la línea logística, AGV etc.
3. Parámetro LS-RDIO0202
| Parámetro | |
| Salida de poder: | versión 1W (o 100mW) |
| Fuente de alimentación: | 9V-30V (elija generalmente 24V DC o 12V DC) |
| Distancia del control: | versión de los 3km (o del 1km) |
| Velocidad: | 1200bps |
| Recepción de sensibilidad: | -123dBm@1200bps, -118dbm (9600bps) |
| Establecimiento de una red | |
| Establecimiento de una red: | De punto a punto y punto a de múltiples puntos |
| Protocolo: | Protocolo de Modbus RTU |
| Descripción del puerto | |
| Entrada: | 2 entradas activas (la voz pasiva modifica para requisitos particulares), aisladas |
| Salida: |
2 salidas pasivas de la retransmisión, aisladas carga máxima AC250V/5A, DC30V/5A del contacto (las salidas activas 0-5V modifican para requisitos particulares) |
| Puerto de comunicación | RS485 (la radio RS485 modifica para requisitos particulares) |
| Actual | |
| Transmita la corriente: | <600ma> |
| Recepción de la corriente: | <50ma> |
| General | |
| Frecuencia: | 400, 450, 470 u otro bandas de 433MHz, |
| Canalice ningún: | 16 canales, pueden cambiar vía el interruptor DIP |
| Propiedades físicas | |
| Dimensión: | 115×90×40 (milímetro) |
| Conector de antena: | SMA, antena del vehículo con el cable del 1.5m |
| Temperatura: | -35℃~+75℃ (industrial) |
| Método del montaje: | Estándar carril industrial del gremio de 3,5 pulgadas |

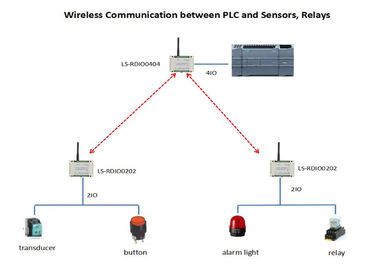

4. Cómo conectar
Uso
Control ENCENDIDO-APAGADO de la bomba inalámbrica
Un amo a 4 ungüentos
| Amo | Esclavo | Correspondencia de entrada y de la salida |
| A (DI1-DI2) | B1 (DO1-DO2) | DI1-DI2 del control DO1-DO2 de A de B1 |
| A (DI3-DI4) | B2 (DO1-DO2) | DI3-DI4 del control DO1-DO2 de A de B2 |
| A (DI5-DI6) | B3 (DO1-DO2) | DI5-DI6 del control DO1-DO2 de A de B3 |
| A (DI7-DI8) | B4 (DO1-DO2) | DI7-DI8 del control DO1-DO2 de A de B4 |
| A (DO1-DO2) | B1 (DI1-DI2) | DO1-DO2 de A controlado por DI1-DI2 de B |
| A (DO3-DO4) | B2 (DI1-DI2) | DO3-DO4 de A controlado por DI1-DI2 de B2 |
| A (DO5-DO6) | B3 (DI1-DI2) | DO5-DO6 de A controlado por DI1-DI2 de B3 |
| A (DO7-DO8) | B4 (DI1-DI2) | DO7-DO8 de A controlado por DI1-DI2 de B4 |
| Notas: A y B deben utilizar el mismo canal | ||
