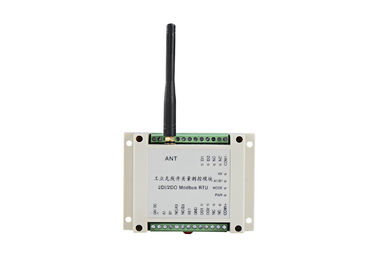

Módulo inalámbrico inalámbrico inalámbrico del control 868MHz Lora de la bomba de Modbus RTU los 2km de la entrada de Digitaces
1. Introducción del general del módulo de la serie de LS-RDIO
LS-RDIO Modbus RTU es regulador industrial diseñado por la tecnología de Lensen. Apoya de punto a punto, punto a los DI inalámbricos de los multi-puntos, HACE la colección y la controla. El interior del transmisor-receptor adopta la tecnología que tiene la ventaja de la energía baja, gama larga de Lora. Los módulos inalámbricos de la entrada-salida de Lensen son fáciles de instalar, ningún programa requerido, ninguna tarifa de la comunicación. Es substitución confiable y rentable para el cable de señal del carril, alambre de señal del anillo colectando. LS-RDIO0202 tiene 2 entradas 2 salidas de la retransmisión y 1 RS485 (se modifica para requisitos particulares la radio RS485).
2. Campo del uso
El módulo de la entrada-salida de la serie de LS-RDIO es ampliamente utilizado en la automatización de la industria como el proceso central de los datos de la fábrica, el control de la bomba, la supervisión llana del tanque, el control del transportador, la supervisión del aceite, la maquinaria de mina, el equipo de supervisión del ambiente, los dispositivos de elevación, el control de los robots, la máquina de rellenar, el equipo de mezcla, la línea logística, AGV etc.
3. parámetro LS-RDIO0202
| Parámetro |
| Salida de poder: |
600mW |
| Tecnología inalámbrica: |
Lora |
| Fuente de alimentación: |
9V-30V (elija generalmente 24V DC o 12V DC) |
| Distancia del control: |
los 5km LOS |
| Velocidad: |
2400bps |
| Recepción de sensibilidad: |
-123dBm@1200bps, -118dbm (9600bps) |
| Establecimiento de una red |
| Establecimiento de una red: |
De punto a punto y punto a de múltiples puntos |
| Protocolo: |
Protocolo de Modbus RTU |
| Descripción del puerto |
| Entrada: |
2 entradas activas (la voz pasiva modifica para requisitos particulares), aisladas |
| Salida: |
2 salidas pasivas de la retransmisión, aisladas
carga máxima AC250V/5A, DC30V/5A del contacto
(las salidas activas 0-5V modifican para requisitos particulares)
|
| Puerto de comunicación |
RS485 (la radio RS485 modifica para requisitos particulares) |
| Actual |
| Transmita la corriente: |
<350ma>
|
| Recepción de la corriente: |
<20ma>
|
| General |
| Frecuencia: |
915MHz |
| Canalice ningún: |
16 canales, pueden cambiar vía el interruptor DIP |
| Propiedades físicas |
| Dimensión: |
115×90×40 (milímetro) |
| Conector de antena: |
SMA, antena del vehículo con el cable del 1.5m |
| Temperatura: |
-35℃~+75℃ (industrial) |

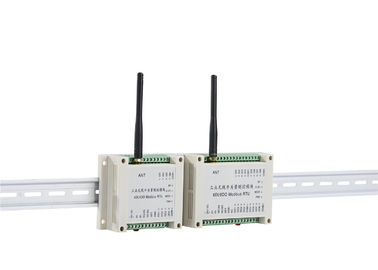

| Método del montaje: |
Estándar carril industrial del gremio de 3,5 pulgadas |
Características:
Interruptores EN la bomba cuando el agua en el tanque de arriba va baja.
Interruptores de la bomba cuando el agua en el tanque de arriba alcanza de alto nivel.
Los DI, las luces LED HACEN, del poder y de la comunicación.
Conexión inalámbrica, ninguna necesidad de cambiar CON./DESC. la bomba manualmente.
No más desbordan electricidad y mano de obra así de ahorro del agua.
Instalación fácil. Puede hacerla por ti mismo.
Ninguna tarifa de la comunicación.
Hardware necesario:
1. fuente de corriente continua de 24V (12V modifican para requisitos particulares)
2. Interruptor de flotador (con alto y bajo)
3. LS-RDIO0202 (con la antena)
4. Bomba
5. Retransmisión de estado sólido

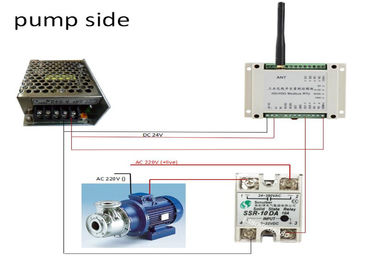

Diagrama de sistemas
Cuando el nivel del agua bajo, bombea ENCENDIDO. Cuando nivel del agua alto, bomba APAGADO
