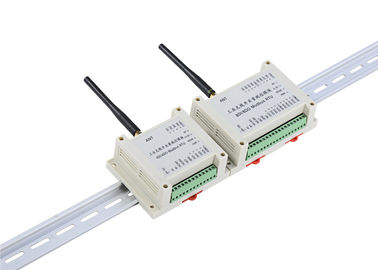

1. Introducción del general del módulo de la serie de LS-RDIO

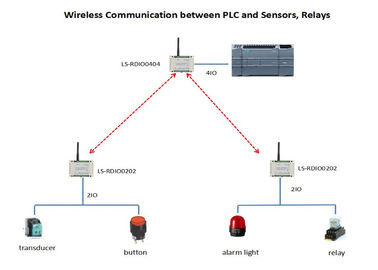

LS-RDIO Modbus RTU es regulador industrial diseñado por la tecnología de Lensen. Apoya de punto a punto, el punto a los DI inalámbricos de los multi-puntos, colección HACE, del AI, del AO y control. Este transmisor-receptor tiene la ventaja de la instalación fácil, ningún programa requerido, ninguna tarifa de la comunicación. Es substitución confiable y rentable para el cable de señal del carril, alambre de señal del anillo colectando.

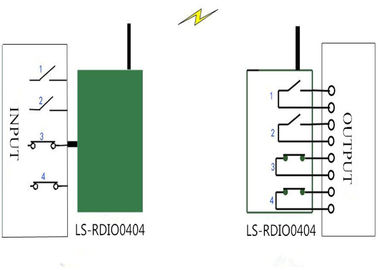

LS-RDIO0404 tiene 4 entradas 4 salidas y 1 RS485 (radio RS485 de la retransmisión modificada para requisitos particulares). Salida de poder tenemos 2 versiones, uno es 100mW para la distancia del control del 1km LOS, y otro es 1W para la distancia del control de los 3km LOS.

2. Campo del uso

El módulo de la entrada-salida de la serie de LS-RDIO es ampliamente utilizado en la automatización de la industria como el proceso central de los datos de la fábrica, el control de la bomba, la supervisión llana del tanque, el control del transportador, la supervisión del aceite, la maquinaria de mina, el equipo de supervisión del ambiente, los dispositivos de elevación, el control de los robots, la máquina de rellenar, el equipo de mezcla, la línea logística, AGV etc.

3. Parámetro de RDIO0404

4. Comunicación de Modbus RTU y cálculo del valor

Tipos de A. Register:

1) Registro de la bobina:

Entrada: no es conveniente leer la entrada-salida 8 al mismo tiempo. Para controlar cada entrada-salida correspondientemente, definimos el registro de la bobina. La dirección del registro es 0x0000-0x0007.

Salida: no es conveniente controlar la entrada-salida 8 al mismo tiempo. Para controlar cada entrada-salida correspondientemente, definimos el registro de la bobina cuya dirección es 0x0020-0x0028.

Nota: La bobina no es el recurso adicional, apenas un método para la dirección de registro---dirección por el pedazo.

2) registro de tenencia:

a. valor de los canales de entrada: 0x0000

Nota: la dirección por el pedazo significa que utilizamos solamente los primeros 8 pedazos; bit0 a bit7 corresponde con I/O1 a I/a O8;

b: reacción y valor de los canales de salida: 0x0040

Nota: dirigiendo por medios del pedazo mordió 0 corresponde con 1/O1, pedazo 7 corresponde con 1/O8, valor correspondiente 15 de 8 bits del pedazo que escribimos 0.

3) lectura de método:

Registro de la bobina: Lea directamente el registro de respuesta. medios 1 APAGADO, medios 0 ENCENDIDO.

Registro de tenencia: Puede leer el estado de 8 entradas una vez. Utilizamos solamente bit0-bit7 de este registro de 16 bits; cada pedazo representa el estado de una entrada.

4) métodos de control:

a. Utilice la bobina--- escribe directamente el registro correspondiente de la bobina que usted puede controlar salida correspondiente.

b. Utilice el registro de tenencia--- ocho salidas comparten 1 registro de tenencia, así que usted puede manejar cada pedazo por separado para controlar la salida de respuesta.

B. Sobre control del registro
