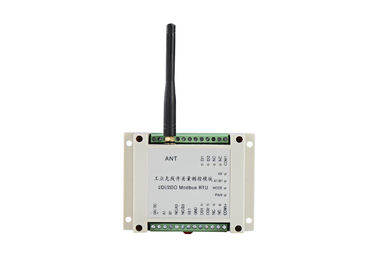

Módulo teledirigido ENCENDIDO-APAGADO inalámbrico del módulo de control de 2DI 2DO 915MHz Lora Wireless I O los 5km

1. Introducción general LS-RDIO0202

LS-RDIO0202 tiene 2 entradas 2 salidas de la retransmisión y 1 RS485 (se modifica para requisitos particulares RS485 inalámbrico). Salida de poder tenemos diversas versiones:

100mW RF para la distancia del control del 1km LOS,

1W RF para la distancia del control de los 3km LOS

5W RF para el control inalámbrico de los 8km LOS

tipo de 1W Lora para el control inalámbrico de los 5km LOS

4g para ningún límite de la distancia

2. Campo del uso

El módulo de la entrada-salida de la serie de LS-RDIO es ampliamente utilizado en la automatización de la industria como el proceso central de los datos de la fábrica, control de la bomba, supervisión del nivel del tanque, control del transportador, supervisión del aceite, maquinaria de mina, equipo de supervisión del ambiente, dispositivos de elevación, robots controla, la máquina de rellenar, el equipo de mezcla, la línea logística, AGV etc.

3. Parámetro LS-RDIO0202

4. Cómo conectar

5. Comunicación de Modbus RTU y cálculo del valor

Tipos de A. Register:

1) Registro de la bobina:

Entrada: no es conveniente leer la entrada-salida 8 al mismo tiempo. Para controlar cada entrada-salida correspondientemente, definimos el registro de la bobina. La dirección del registro es 0x0000-0x0007.

Salida: no es conveniente controlar la entrada-salida 8 al mismo tiempo. Para controlar cada entrada-salida correspondientemente, definimos el registro de la bobina cuya dirección es 0x0020-0x0028.

Nota: La bobina no es el recurso adicional, apenas un método para la dirección de registro---dirección por el pedazo.

2) Registro de tenencia:

a. valor de los canales de entrada: 0x0000

Nota: dirección por medios mordidos utilizamos solamente los primeros 8 pedazos; bit0 a bit7 corresponde con I/O1 a I/a O8;

b: reacción y valor de los canales de salida: 0x0040

Nota: la dirección por el pedazo 0 de los medios del pedazo corresponde con 1/O1, pedazo 7 corresponde con 1/O8, valor correspondiente mordido 15 de 8 bits que escribimos 0.

3) Lectura de método:

Registro de la bobina: lea el registro de respuesta directamente. medios 1 APAGADO, medios 0 ENCENDIDO.

Registro de tenencia: Puede leer las 8 entradas una vez. Utilizamos solamente bit0-bit7 de este registro de 16 bits; cada pedazo representa el estado de una entrada.

4) Métodos de control:

a. Utilice la bobina--- escriba el registro correspondiente de la bobina que usted puede controlar directamente su salida correspondiente.

b. Utilice el registro que se sostiene--- el registro de tenencia de la parte 1 de 8 salidas, así que usted pueden manejar cada pedazo por separado para controlar la salida correspondiente.

B. Sobre control del registro

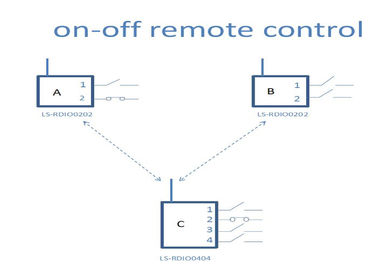

6. Ejemplos de uso

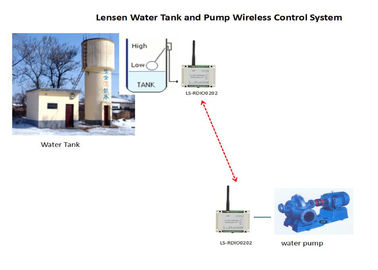

Control ENCENDIDO-APAGADO de la bomba inalámbrica
