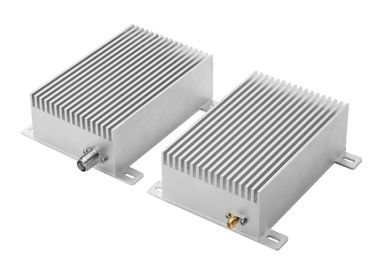

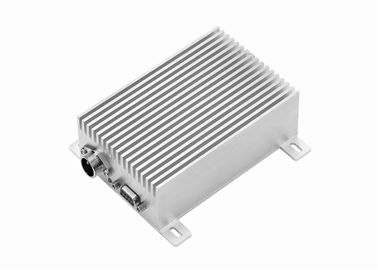

VHF inalámbrico de la transferencia de 25 del vatio de datos del módem 150MHz datos seriales de la radio marina los 20km

Informacion basica
Lugar de origen: China
Nombre de la marca: Lensen
Número de modelo: LS-V25000
Cantidad de orden mínima: 2pcs
Precio: Negotiation
Detalles de empaquetado: Cartón estándar
Tiempo de entrega: 2-6 días
Condiciones de pago: T / T, Western Union
Capacidad de la fuente: 6000pcs/month
Frecuencia: 150MHz/230MHz Salida de poder: 25W
Distancia: LOS 20KM Interfaz: RS232/RS485/TTL
Transmita: Datos seriales Uso: Marina
Alta luz:

radio en del módulo

,

transmisor inalámbrico del cable

VHF inalámbrico de la transferencia de datos 25W de los datos inalámbricos del módem 150MHz Marine Radio los 20km



Introducción general

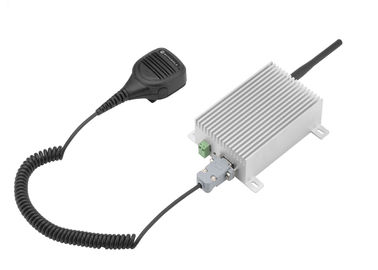

Para transmitir datos seriales o voz

Banda 150MHz o 230MHz del VHF

Banda de la frecuencia ultraelevada

Indique por favor cuando usted pone orden

Puerto serie RS232 o RS485, TTL

Distancia los 20km del control



Uso de LS-V25000

Salvamento, control marino

tráfico público

control automático industrial

horario de la energía eléctrica

monitor de la conservación del agua

colección de la señal y transmisión del sistema ferroviario

control de la extracción de aceite y del transporte

medida de pozos del aceite o de agua

supervisión hidrológica

supervisión de la estación meteorológica

protección forestal

edificio inteligente

geológico reconozca

ubicación móvil

entrenamiento militar



Parámetro

Parámetro
Salida de poder: 25W
Distancia: los 20km
Velocidad: 1200/2400 programable
Espacio del canal: 12.5KHz
Ancho de banda: <25khz>
Recepción de sensibilidad -114dBm@1200bps, -107dbm (9600bps)
Compatible con
Serie de LS-V
Poder
Fuente de alimentación: 12V DC (defecto)
Corriente que transmite: <6a>
Recepción de la corriente: <160ma>
Sueño actual: <1ma>
General
Modulación: MSK
Frecuencia: 150MHz o 230MHz
Formato de datos: 8N1, 8EI, 8O1 programables, u otro modifican para requisitos particulares
Canal no: Escrito por el software




Características:

1. Salida de poder más elevado: 10W o 25W

2. Distancia de transmisión larga: los hasta 20km

3. Banda de la banda 150MHz del VHF o banda 230MHz o 450MHz

4. Transmisión de datos

5. PLL doble, VCO doble, alta confiabilidad





Hoja de datos

, Índice general

●frecuencia: La banda de frecuencia del VHF y de la frecuencia ultraelevada (150MHz, 230MHz), puede almacenar cerca de 400 canales

●tolerancia de la frecuencia: ±2.5ppm

●Espaciamiento de canal: 25 kilociclos

●impedancia de la antena: 50Ω

●temperatura del ambiente: - ℃ 35 ℃~+75

●module el modo: MSK

●velocidad del aire: 1200bps/2400bps



B, índice del receptor

●sensibilidad: ≤0.25uV

●ratio del ruido del ignal (SNR): ≤-50dB

●Selectividad adyacente: ≥70dB

●Interferencia inter de la modulación: ≥70dB

●Inmunidad falsa del respouse: ≥70dB



C, índice del transmisor

●Transmita el poder: 25W

●module la distorsión: el ≤3%

●modulación de frecuencia residual: ≤-48dB

●desviación de frecuencia: ≤5KHz

●ratio del poder del orto-canal: ≤-70dB

●poder perdido: ≤5uW

●Distancia del RF: los 20km (poder de 25W RF en el aire abierto)



D, fuente de alimentación

●DC: 12 V (el ±10%)

●el esperar actual: ≤ 1 6 0 m A

●el transmitir actual: ≤ 6 A (transmita el poder 25W)



E, dimensión:

128*108*28m m



Pin Definition

Conector Pin No. Nombre de Pin Descripción Observaciones
Conexión de poder 1 VCC DC: 12V

Por favor poder del uso

DC 12V, más que 8A

  2 Tierra Tierra de la fuente de alimentación
Conexión de la señal 1 TTL (TxD) TxD de TTL
  2 TxD (A)

TxD de RS-232

RS-485 A

RS-232, RS-485, TTL, solamente uno válido
  3 RxD (B)

RxD de RS-232

RS-485 B

RS-232, RS-485, TTL, solamente uno válido
  4 TTL (RxD) RxD de TTL
  5 Tierra Tierra de señal
  6 PTT El transmitir audio permite Bajo está para transmitir
  7 MIC Entrada de señal audio Entrada de micrófono, sensibilidad 10mV de la modulación
  8 SP Salida de la señal audio Salida 8ohm 0.5W del amplificador audio
  9 SQ Recepción de la comprobación de la señal Recepción de la señal de portador, nivel
