| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | Lensen |
| Número de modelo: | LS-RAI04 |
| Cantidad de orden mínima: | 2pcs |
| Precio: | negotiable |
| Detalles de empaquetado: | Cartón estándar |
| Tiempo de entrega: | 2-7days |
| Condiciones de pago: | T/T, Western Union, |
| Capacidad de la fuente: | 6000pcs/month |
| Salida de poder: | 1W | Canales: | 4AI |
|---|---|---|---|
| Tipo de la entrada: | 0-5V o 0-20mA o 0-10V | Distancia: | los 2km |
| Uso: | Sensor inalámbrico | Tecnología: | RF o Lora |
| Resaltar: | Módulo de control inalámbrico de RTU,módulo teledirigido de los 2km,Módulo de control inalámbrico 4AI |
||

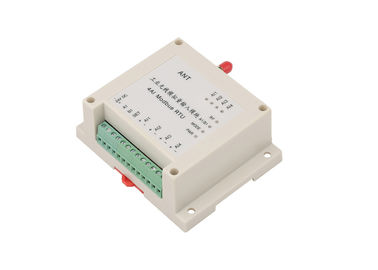

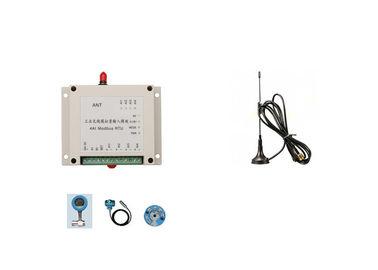

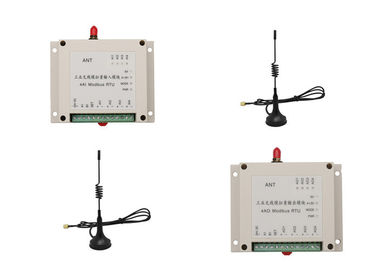

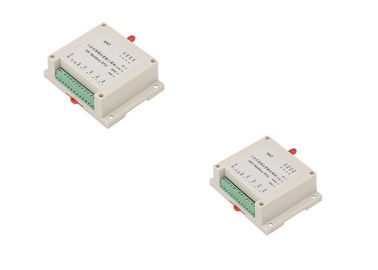

Módulo de control inalámbrico de RTU
Transmisión inalámbrica análoga inalámbrica Modbus RTU de la señal del módulo entrado 4-20mA
Módulo de entrada análoga de los canales LS-RAI04 4
4 transmisión inalámbrica de la señal de los canales 4-20mA al PLC
transmisión inalámbrica de la señal analógica 0-5V
transferencia inalámbrica de la señal analógica 0-10V
control inalámbrico de los 2km en área de la automatización de la industria
Lensen RTU inalámbrico ofrece
- Dispositivo portátil, montaje del Dinar-carril para la instalación fácil
- Entradas aisladas
- LED para la fuente de alimentación, comunicación, entrada, situación de la salida
- Establecimiento de una red, de punto a punto flexibles o punto a los multipoints
- INMERSIÓN para cambiar diversos modos
- Diversos tipos de entrada-salida, DI, HACEN, AI, AO están disponibles
- Entrada-salida extensible
- Tiempo de retraso corto
- El dar fácil en RS485 la red, protocolo de Modbus RTU de la ayuda
- Mejora en línea de la ayuda. Puede configurar por el cliente en la determinación de modo
Paramaeters
| Frecuencia | 433MHz o 450MHz o 470MHz o 868MHz/915MHz o 4G |
| Salida de poder | 1W |
| Productos | 4AI |
| Tipo entrado | 4-20mA o 0-5V o 0-10V |
| Tipo de la salida | 4-20mA o 0-5V o 0-10V |
| Ratio de la resolución | 24 pedazos |
| Exactitud | el ±0.02% |
| Fuente de alimentación | 9-36V DC utilizan generalmente 24V DC |
| Interfaz | RS-485 |
| Canal no. | el defecto 15ch, puede programa vía el interruptor DIP |
| Antena | Antena del lechón con el cable del 1.5m |
| Temperatura de trabajo | -35 °C °C~+75 industrial |
| Humedad de trabajo | 10%-90% humedad relativa, ninguna condensación |
| Dimensión | 115×90×40 (milímetro) |
| Manera del arreglo | Estándar carril industrial del gremio del estruendo de 3,5 pulgadas |
Ventaja de la solución inalámbrica
- Ningunos alambres a enterrar o a mantener, ninguna necesidad a los agujeros de taladro en la pared
- Comunicación confiable en toda la dirección, cualquier terreno, sin importar las colinas, paredes, árboles
- Ahorro costes en la instalación y el mantenimiento
- Radio/Lora basado, ningún Internet y cuota mensual, propiedad completa de la necesidad del sistema
- 4G basó, de alta velocidad, ningún límite de la distancia
Valor de la comunicación y de la correspondencia de Modbus RTU
Tipos del registro:
| Tipos del registro | Comando leído |
Escriba el comando |
Poder apagado | Función |
| Registro del control | 0x01 |
Entrada --no ayuda |
No guardar | Puede leer valor de la entrada |
| 0x03 |
Registro de A. Hold
1. valor de la entrada análoga: 0x0008~0x000B
2. valor de la salida analógica: 0x0048~0x004B
B: Cómo leer
Registro del control: puede leer la entrada análoga 4 o la salida analógica del control 4 al mismo tiempo
Manera del control Register
| AI/AO | IC |
Lectura |
Identificación de la función | ayuda de los artículos | ||
| No. | Tipo de IC | IDENTIFICACIÓN DEL PLC | Identificación de Modbus | |||
| AI1 | Registro del control | 40009 | 8 | Lea | 03 | 2AI/4AI |
| AI2 | Registro del control | 40010 | 9 | Lea | 03 | |
| AI3 | Registro del control | 40011 | 10 | Lea | 03 | 4AI |
| AI4 | Registro del control | 40012 | 11 | Lea | 03 | |
| AO1 | Registro del control | 40073 | 72 | De lectura/grabación | 03/06 | 2AO/4AO |
| AO2 | Registro del control | 40074 | 73 | De lectura/grabación | 03/06 | |
| AO3 | Registro del control | 40075 | 74 | De lectura/grabación | 03/06 | 4AO |
| AO4 | Registro del control | 40076 | 75 | De lectura/grabación | 03/06 | |
Sobre el cálculo del valor
Entrada análoga
El valor máximo de la gama de la medida de nuestro módulo análogo es: 0X7FFF
1. directamente corriente y voltaje de la medida
Value=value exacto usted gama de read/0x7FFF*max
Por ejemplo: para leer el 1r paso del valor de la entrada del módulo (con la gama máxima de 0-20mA)
Registro 0x0008 (entrada análoga del 1r paso)
Reacción: 0x3801
Valor actual: (0x3801/0x7FFF) *20mA=8.7509mA
2. Para medir el valor del sensor (4-20mA, sensor llano del metro 0-6)
Si el valor de la reacción es menos de 6554, el valor llano es 0
Si reacción valor es grande que 6554, llano value= ()/gamas del *measure (del valor read-6554 de 32767-6554)
Por ejemplo: el valor de la reacción es 0X3801, después el valor llano correspondiente es: ((0X3801-6554)/26213) metro de *6 meter=1.7815
Salida analógica
La gama máxima de la medida del módulo análogo es: 0x7FFF
Directamente corriente y voltaje de salida del control
Escriba el registro value=current o el valor del voltaje/la medida de range*0x7FFF
Por ejemplo: para controlar el 1r paso del módulo análogo cuya gama máxima de la medida es 0-20mA
Registro 0x0048 (salida analógica del 1r paso)
Para escribir valor del registro: (8.75/20mA) *0X7FFF =14336=0x3800
