Módulo de control inalámbrico del PLC de Modbus RTU de la INMERSIÓN de la frecuencia ultraelevada

Comunicación inalámbrica inalámbrica del módulo de control del PLC entre 2 PLC Modbus RTU

Introducción:

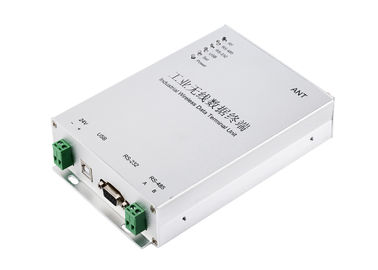

LS-R324 es un 1W DTU inalámbrico

Su distancia los 2km del control

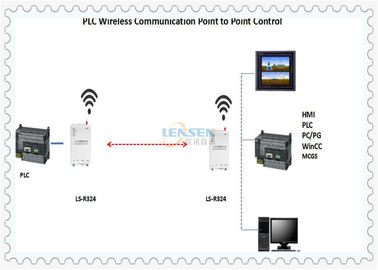

Uso para la comunicación inalámbrica entre PLC 2

En lugar el cable RS485

Ayuda Modbus RTU

Uso:

Campo de agua/del tratamiento de aguas residuales

Velocidad del viento, precipitación, recopilación de datos de la humedad etc

Temperatura, humedad, concentraciones de recopilación de datos del CO2 etc

Recopilación de datos inalámbrica y transmisión

Comunicación inalámbrica entre el PLC y los sensores

Parámetro:

Salida de poder: 24V DC

Poder del RF: 1W

Velocidad del aire: 1,200/2,400/4,800/9,600/19,200bps eligen uno

Velocidad del interfaz: 1,200/2,400/4,800/9,600/19,200bps programable

Banda de frecuencia: 433, 450, 470 u otros

Interfaz: RS-232, RS-485 y USB

Modo de la comunicación: Semidúplex

Canal: 8 (defecto), 16/32 (modificado para requisitos particulares)

Reciba actual: <45ma>

Reciba la sensibilidad: -123dBm @ 1,200bps); -118dBm @ 9,600bps)

Corriente que transmite: <500ma>

Gama de visión del RF: los 2km (BER= 10-5@9600bps); los 3km (BER=10-5 @ 1,200bps)

Tamaño: 175*115*32m m (sin el puerto de la antena)

Pin Definition:

La ayuda RS232, RS485, USB, usted puede utilizar el interruptor DIP para programar

Sobre el indicador del LED

a. Cuando el módulo está poder prendido, el PODER LED está siempre EN (rojo).

b. Cuando el módulo entra para fijar el modo (INMERSIÓN 8 ENCENDIDO), FIJE EL LED está siempre EN (rojo).

c. Cuando el módulo está transmitiendo,

     si usted utiliza el puerto RS232, RS232 LED centella (verde) regularmente.

     si usted utiliza el puerto RS485, RS485 LED centella (verde) regularmente.

     si usted utiliza el puerto de USB, el USB LED centella (verde) regularmente.

d. Cuando el módulo está recibiendo, el RF LED centella (azul) regularmente.
