| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | Lensen |
| Número de modelo: | LS-R524 |
| Cantidad de orden mínima: | 2pcs |
| Precio: | USD145/pc |
| Detalles de empaquetado: | Cartón estándar |
| Tiempo de entrega: | 2-6 días |
| Condiciones de pago: | T / T, Western Union |
| Capacidad de la fuente: | 6000pcs/month |
| Salida de poder: | 5w | Distancia: | el 10km LOS |
|---|---|---|---|
| Interfaz: | RS232, RS485, USB | Protocolo: | Modbus RTU |
| frecuencia: | 433MHz | Tipo: | radio basada |
| Alta luz: | módulo de comunicación inalámbrico 5W,módulo de comunicación inalámbrico del 10km LOS,módulo inalámbrico del PLC DTU |
||
reemplazo de radio inalámbrico del cable de interfaz USB del módem RS232 RS485 del PLC 5W para Modbus RTU
Introducción general

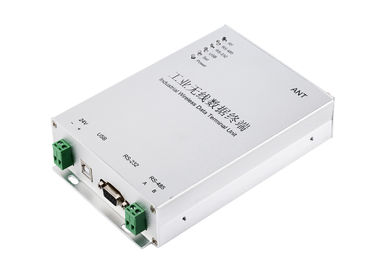

LS-R524 DTU inalámbrico cuya distancia de transmisión alcanza el 10km LOS,
apoya la comunicación inalámbrica entre PLC de la serie S7-200, S7-300 de Siemens, PLC de Schneider, PLC de Mitsubishi, PLC etc. de ABB.
LS-R524 apoya el protocolo de Modbus RTU

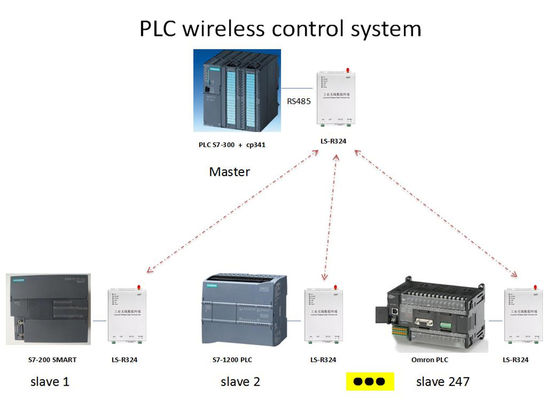

LS-R524 DTU puede también conectar con el transductor, HMI y los sensores para la comunicación inalámbrica. Apoya de punto a punto, punto a la transmisión de datos inalámbrica de los multi-puntos. La solución inalámbrica tiene la ventaja de mantiene a usuarios de los cables de cableado el campo peligroso, fácil poner, ningún conocimiento del programa de la necesidad. Es una solución confiable y competitiva.
Especificación técnica
| Frecuencia | 433MHz o 450MHz, 470MHz |
| Salida de poder | 5W |
| Ayuda del protocolo | Modbus estándar RTU o PPI |
| Fuente de alimentación | 9-36V DC utilizan generalmente 24V DC o 12V DC |
| Interfaz | RS-485 (defecto) o RS232 o USB |
| Canal no. | 15 canal, INMERSIÓN del uso a cambiar |
| Antena | Antena libre del lechón con el cable del 1.5m (antena del lechón de la compra 5.5dBi) |
| Temperatura | -35℃~+75℃ (industrial) |
| Dimensión | 175×115×32 (milímetro) excluyen la antena |
| Método del arreglo | Tornillo |

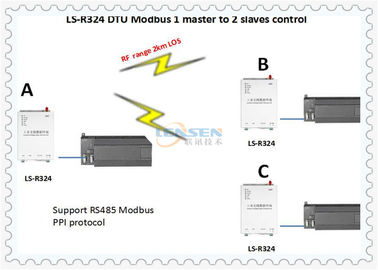

Ejemplos de uso:
Ajuste de los interruptores dip de LS-R524 DTU
Nota: sobre el ajuste del canal
| Canal no. | Ajuste de la INMERSIÓN | Canal no. | Ajuste de la INMERSIÓN | Canal no. | Ajuste de la INMERSIÓN | Canal no. | Ajuste de la INMERSIÓN |
| 1 |
|
2 |
|
3 |
|
4 |
|
| 5 |
|
6 |
|
7 |
|
8 |
|
DIP1 ENCENDIDO significa 1
DIP2 ENCENDIDO significa 2
DIP3 ENCENDIDO significa 4
DIP4 ENCENDIDO significa 8
Por ejemplo, el canal 15, usted necesita fijar la INMERSIÓN 1, 2, 3 y 4 todos ENCENDIDO
