módulo de datos inalámbrico inalámbrico del módulo de control 100mW 433MHz para los 500m Mini Size

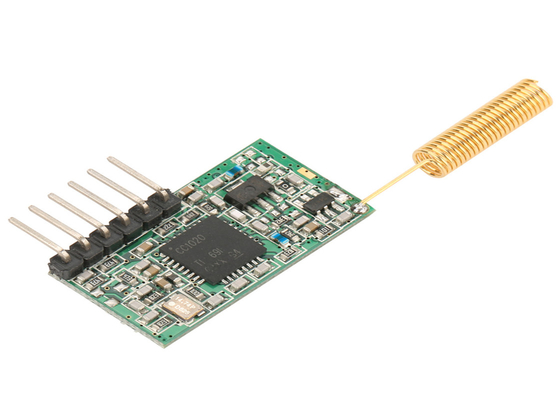

LS-S100 es un transmisor-receptor del RF del Mini-tamaño. Se utiliza generalmente para el uso restricto del espacio. Con el interfaz de TTL, es ampliamente utilizado para la comunicación inalámbrica del microcontrolador y otros sistemas de comunicación del puerto del nivel de TTL. Tiene alta confiabilidad y buen funcionamiento.
I. especificación técnica
| FUNCIONAMIENTO | |
| Salida de poder: | 100mW (defecto), |
| Gama de visión del RF: | 1000m@1200bps; 600m@9600bps |
| Tarifa eficaz del RF: | 1200/2400/4800/9600/19200bps |
| Canal del espacio: | 1MHz (defecto), (arreglo para requisitos particulares 12.5/25KHz/other) |
| Ancho de banda: | <25khz> |
| Sensibilidad del receptor: | -123dBm@1200bps (AZUFAIFAS del 1%) |
| ESTABLECIMIENTO DE UNA RED | |
| Topología del establecimiento de una red: | De punto a punto, punto-a-de múltiples puntos |
| COMPATIBILIDAD | |
| Serie de LS-U | |
| PODER | |
| Voltaje de fuente: | 5V DC (defecto), |
| Transmita actual: | 100mA |
| Reciba actual: | 30mA |
| Sueño actual: | 10uA |
| GENERAL | |
| Modo de la comunicación: | Semidúplex |
| Banda de frecuencia: | 433MHz (400/450MHz/470MHz) |
| Canal: | 8 (defecto), 16/32/64 (opcional) |
| Interfaz: | TTL |
| PROPIEDADES FÍSICAS | |
| Tamaño: | 28mm×15mm×10m m (excepto base de la antena y el perno de los datos) |
| Peso: | 20g |
| Base de la antena: | 50Ω, SMA |
| Temperatura de funcionamiento: | Industrial: - 40℃~+85℃ (TCXO) |
| Estabilidad de la frecuencia: | ±2.5ppm industrial |
II. campo del uso
LS-S100 el módulo de datos inalámbrico del transmisor-receptor del poder micro es conveniente para:
* alarma inalámbrica y sistemas de seguridad
* escáner inalámbrico
* automatización constructiva, seguridad, supervisión inalámbrica y control
* transmisión de datos inalámbrica, sistema automático de la recopilación de datos;
* entrenamiento y competencia de los deportes;
* posición inalámbrica, terminal elegante inalámbrico del PDA;
* telemetría inalámbrica que carga para el aparcamiento, estacionamiento;
* inspección inalámbrica del automóvil del módem y orientación de cuatro ruedas;
* punto a la red inalámbrica de múltiples puntos
......
III. Cómo utilizarlo
1. Fuente de alimentación del defecto 5V
2. PIN Definition (6pin)
Cuadro 1: JP1 Pin Definitions y métodos de la conexión
| Pin No. | Nombre de la señal | Función | Nivel | Conexión con el terminal | Observaciones |
| 1 | Tierra | El poner a tierra de la fuente de alimentación | - | Tierra | |
| 2 | VCC | Fuente de alimentación: DC 5V | - | ||
| 3 | RXD/TTL | Recepción de los datos | TTL | TxD | |
| 4 | TXD/TTL | El transmitir de los datos | TTL | RxD | |
| 5 | SLP | Control del sueño | - | Señal del sueño | Válido bajo |
| 6 | PRUEBA | Prueba de la fábrica | - | - |
3. Dimensión de la instalación
4. Ajuste del parámetro por nuestro software
Usted puede utilizar nuestro software Lensen.exe para leer o para fijar el parámetro en el ordenador. Cuando usted conecta el módulo del RF con la PC por el cable de prueba, recuerde por favor conectar el puerto de DB9 así como de USB con el ordenador.
Puntos correspondientes de la frecuencia en 433MHz de 1-8 canales
| Canal | Frecuencia | Canal | Frecuencia | Canal | Frecuencia | Canal | Frecuencia |
| 1 | 429.0325MHZ | 2 | 430.0325MHZ | 3 | 431.0325MHZ | 4 | 432.0325MHZ |
| 5 | 433.0325MHZ | 6 | 434.0325MHZ | 7 | 435.0325MHZ | 8 | 436.0325MHZ |
5. Paquete estándar
(a). Un módulo de LS-S100 RF
(b). Un cable de cinta de 6 pernos
(c). Una antena de bobina
Si usted tiene requisitos especiales, éntrenos en contacto con por favor para más detalles.
