Nivel del agua accoding ENCENDIDO-APAGADO de Remote Control Pump del regulador inalámbrico de la bomba
En lado del tanque, utilizamos un módulo análogo inalámbrico de la entrada-salida para recoger la señal del 4-20mA del sensor llano
Centro de control, hay una bomba cerca. Utilizamos un LS-RDIO0202. conecte su puerto de la entrada-salida con la bomba para el control ENCENDIDO-APAGADO de la bomba. Conecta su puerto RS485 con HMI.Then que usted puede supervisar el nivel del sensor en HMI y la bomba teledirigida ENCENDIDO-APAGADO. Recepción para entrar en contacto con soleado para más detalles.
Características inalámbricas de RTU
- Dispositivo portátil, montaje del Dinar-carril para la instalación fácil
- Entradas aisladas
- LED para la fuente de alimentación, comunicación, entrada, situación de la salida
- Establecimiento de una red, de punto a punto flexibles o punto a los multipoints
- INMERSIÓN para cambiar diversos modos
- Diversos tipos de entrada-salida, DI, HACEN, AI, AO están disponibles
- Entrada-salida extensible
- Tiempo de retraso corto
- Reducción de la entrada-salida de la ayuda, entrada del campo, salida remota
- El dar fácil en RS485 la red, protocolo de Modbus RTU de la ayuda
- Mejora en línea de la ayuda. Puede configurar por el cliente en la determinación de modo
Descripción de proyectos:
1. El cliente necesita al minitor los 10 tanques.
2. Agua de la toma o del resplandor-apagado por comienzo/de las bombas o de las válvulas.
3. La distancia está dentro del 1km.
4. Solución inalámbrica de la necesidad

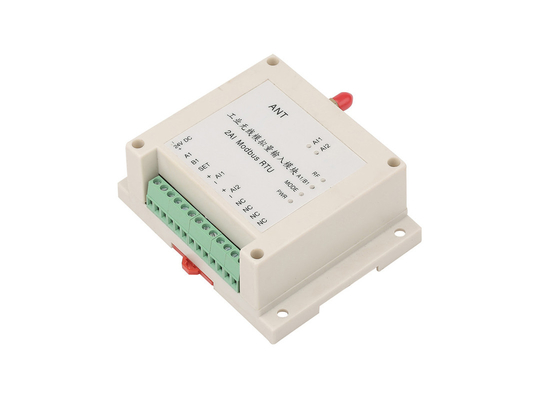

Parámetro LS-RAI02
| Frecuencia |
433MHz o 450MHz o 470MHz |
| Salida de poder |
100mW (los 600m), 1000mW (los 3000m) |
| Productos |
2AI |
| Tipo entrado |
4-20mA |
| Tipo de la salida |
4-20mA |
| Ratio de la resolución |
24 pedazos |
| Exactitud |
el ±0.02% |
| Fuente de alimentación |
9-36V DC utilizan generalmente 24V DC |
| Interfaz |
RS-485 |
| Canal no. |
el defecto 16ch, puede programa vía el interruptor DIP |
| Antena |
Antena del lechón con el cable del 1.5m |
| Temperatura de trabajo |
-35℃~+75℃ industrial |
| Humedad de trabajo |
humedad relativa del 10%~90%, ninguna condensación |
| Dimensión |
2AI |
115×90×40 (milímetro) |
| |
| Manera del arreglo |
Estándar carril industrial del gremio del estruendo de 3,5 pulgadas |
Parámetro LS-RDIO0202
| Parámetro |
| Salida de poder: |
versión 1W (o 100mW) |
| Fuente de alimentación: |
9V-30V (elija generalmente 24V DC o 12V DC) |
| Distancia del control: |
versión de los 3km (o del 1km) |
| Velocidad: |
1200bps |
| Recepción de sensibilidad: |
-123dBm@1200bps, -118dbm (9600bps) |
| Establecimiento de una red |
| Establecimiento de una red: |
De punto a punto y señalar a de múltiples puntos |
| Protocolo: |
Protocolo de Modbus RTU |
| Descripción portuaria |
| Entrada: |
2 entradas activas (la voz pasiva modifica para requisitos particulares), aisladas |
| Salida: |
2 salidas pasivas de la retransmisión, aisladas
carga máxima AC250V/5A, DC30V/5A del contacto
(las salidas activas 0-5V modifican para requisitos particulares)
|
| Puerto de comunicación |
RS485 (RS485 inalámbricos modifican para requisitos particulares) |
| Actual |
| Transmita actual: |
<600ma> |
| Recepción de la corriente: |
<50ma> |
| General |
| Frecuencia: |
400, 450, 470 u otro bandas de 433MHz, |
| Canal ningún: |
16 canales, pueden cambiar vía el interruptor DIP |
| Propiedades físicas |
| Dimensión: |
115×90×40 (milímetro) |
| Conector de antena: |
SMA, antena del vehículo con el cable del 1.5m |
| Temperatura: |
-35℃~+75℃ (industrial) |
| Montaje de método: |
Estándar carril industrial del gremio de 3,5 pulgadas |
