| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | Lensen |
| Número de modelo: | LS-RDIO0404 |
| Cantidad de orden mínima: | 2pcs |
| Precio: | Negotiation |
| Detalles de empaquetado: | Cartón estándar |
| Tiempo de entrega: | 2-8días |
| Condiciones de pago: | T / T, Western Union |
| Capacidad de la fuente: | 6000pcs/month |
| Entradas: | 4 entradas de Digitaces | Salidas: | 4 salidas de la retransmisión |
|---|---|---|---|
| salida de poder: | 1W | frecuencia: | 433MHZ |
| Distancia: | los 2KM | Aplicación: | Control inalámbrico ENCENDIDO-APAGADO |
| Alta luz: | módulo del rtu del modbus,bomba en de control |
||

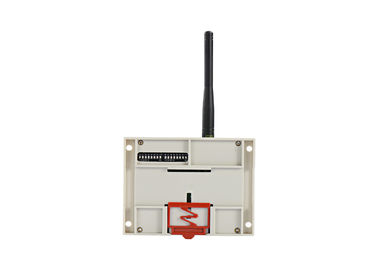

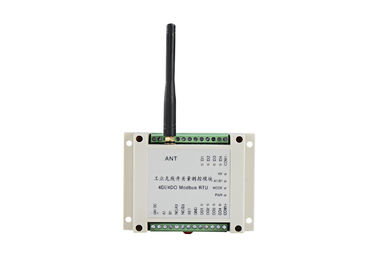

4 de los canales de Modbus RTU 4DI4DO I O niveles inalámbrico de la bomba/de la válvula/del tanque del módulo de la radio
1. Introducción del general del módulo de la serie de LS-RDIO
LS-RDIO Modbus RTU es regulador industrial diseñado por la tecnología de Lensen. Apoya de punto a punto, el punto a los DI inalámbricos de los multi-puntos, colección HACE, del AI, del AO y control. Este transmisor-receptor tiene la ventaja de la instalación fácil, ningún programa requerido, ninguna tarifa de la comunicación. Es substitución confiable y rentable para el cable de señal del carril, alambre de señal del anillo colectando.
LS-RDIO0404 tiene 4 entradas 4 salidas y 1 RS485 (radio RS485 de la retransmisión modificada para requisitos particulares). Salida de poder tenemos 2 versiones, uno es 100mW para la distancia del control del 1km LOS, y otro es 1W para la distancia del control de los 3km LOS.
2. Campo del uso
El módulo de la entrada-salida de la serie de LS-RDIO es ampliamente utilizado en la automatización de la industria como el proceso central de los datos de la fábrica, el control de la bomba, la supervisión llana del tanque, el control del transportador, la supervisión del aceite, la maquinaria de mina, el equipo de supervisión del ambiente, los dispositivos de elevación, el control de los robots, la máquina de rellenar, el equipo de mezcla, la línea logística, AGV etc.
3. parámetro de RDIO0404
| Parámetro | |
| Salida de poder: | versión 1W o 100mW |
| Fuente de alimentación: | 9V-30V (elija generalmente 24V DC o 12V DC) |
| Distancia del control: | los 3km o (versión del 1km) |
| Velocidad: | defecto 2400bps |
| Recepción de sensibilidad: | -123dBm@1200bps, -118dbm (9600bps) |
| Establecimiento de una red | |
| Establecimiento de una red: | De punto a punto y punto a los multipoints |
| Descripción del puerto | |
| Entrada: | 4 entradas activas digitales (la voz pasiva modifica para requisitos particulares) |
| Salida: |
4 salidas de la retransmisión, carga máxima AC250V/5A, DC30V/5A del contacto (las salidas activas 0-5V modifican para requisitos particulares) |
| Puerto de comunicación | RS485 (la radio RS485 modifica para requisitos particulares) |
| Actual | |
| Transmita la corriente: | <600ma> |
| Recepción de la corriente: | <50ma> |
| General | |
| Frecuencia: | 450, 470 u otro bandas de 433MHz, |
| Canalice ningún: | 16 canales, pueden cambiar vía el interruptor DIP |
| Propiedades físicas | |
| Dimensión: | 115×90×40 (milímetro) |
| Conector de antena: | SMA, antena del vehículo con el cable del 1.5m |
| Temperatura: | 35℃~+75℃ (industrial) |

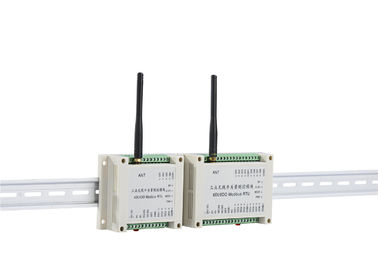

| Método del montaje: | Estándar carril industrial del gremio de 3,5 pulgadas |

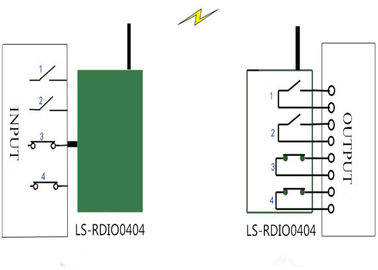

4. Cómo utilizar

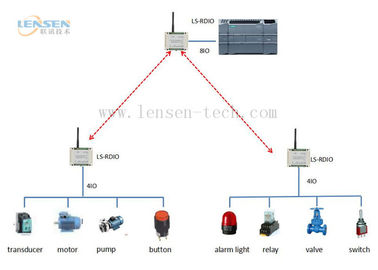

5. Ejemplo de uso
Observaciones:
| Amo | Ungüento | Correspondencia de la entrada y del control |
| A (DI1) | B1 (DO1) | DI1 del control DO1 de A de B1 |
| A (DI2) | B2 (DO1) | DI2 del control DO1 de A de B1 |
| A (DI3) | B3 (DO1) | DI3 del control DO1 de A de B1 |
| A (DI4) | B4 (DO1) | Control DO1 de DI4of A de B1 |
| A (DI5) | B5 (DO1) | DI5 del control DO1 de A de B1 |
| A (DI6) | B6 (DO1) | DI6 del control DO1 de A de B1 |
| A (DI7) | B7 (DO1) | DI7 del control DO1 de A de B1 |
| A (DI8) | B8 (DO1) | DI8 del control DO1 de A de B1 |
| A (DO1) | B1 (DI1) | DO1 de A es controlado por DI1 de B1 |
| A (DO8) | B8 (DI1) | DO8 de A es controlado por DI1 de B8 |
| Nota: el módulo A y B debe utilizar el mismo canal; | ||
