433MHz Modbus inalámbrico RTU, bomba teledirigida llana 2DO del sistema los 2km del monitor del tanque inalámbrico

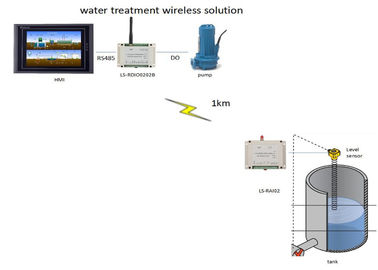

Esto es un proyecto inalámbrico del control de la bomba.
En lado del tanque, utilizamos un módulo inalámbrico de la entrada-salida del análogo para recoger la señal del 4-20mA del sensor llano
Centro de control, hay una bomba cerca. Utilizamos un LS-RDIO0202. conecte su puerto de la entrada-salida con la bomba para el control ENCENDIDO-APAGADO de la bomba. Conecta su puerto RS485 con HMI.Then que usted puede supervisar el nivel del sensor en HMI y la bomba teledirigida ENCENDIDO-APAGADO. Recepción para entrar en contacto con soleado para más detalles.
Ventaja de la solución inalámbrica
Ningunos alambres a enterrar o a mantener, ningunos agujeros de taladro de la necesidad en la pared
Comunicación confiable en toda la dirección, cualquier terreno, sin importar las colinas, paredes, árboles
Ahorro de costes en la instalación y el mantenimiento
Radio basada, ningún Internet y cuota mensual, propiedad completa de la necesidad del sistema
Características inalámbricas de RTU
- Dispositivo portátil, montaje del Dinar-carril para la instalación fácil
- Entradas aisladas
- LED para la fuente de alimentación, comunicación, entrada, situación de la salida
- Establecimiento de una red, de punto a punto flexibles o punto a los multipoints
- INMERSIÓN para cambiar diversos modos
- Diversos tipos de entrada-salida, DI, HACEN, AI, AO están disponibles
- Entrada-salida extensible
- Tiempo de retraso corto
- Apoye la reducción de la entrada-salida, entrada del campo, salida remota
- El dar fácil en RS485 la red, protocolo de Modbus RTU de la ayuda
- Mejora en línea de la ayuda. Puede configurar por el cliente en modo del ajuste
Descripción de proyectos:
1. El cliente necesita minitor los 10 tanques.
2. Agua de la toma o del resplandor-apagado por comienzo/de las bombas o de las válvulas.
3. La distancia está dentro del 1km.
4. Solución de la radio de la necesidad
LS-RAI02
| Frecuencia |
433MHz o 450MHz o 470MHz |
| Salida de poder |
100mW (los 600m), 1000mW (los 3000m) |
| Productos |
2AI |
| Tipo de la entrada |
4-20mA |
| Tipo de la salida |
4-20mA |
| Ratio de la resolución |
24 pedazos |
| Exactitud |
el ±0.02% |
| Fuente de alimentación |
uso 24V DC de 9-36V DC generalmente |
| Interfaz |
RS-485 |
| Canal no. |
el defecto 16ch, puede programar vía el interruptor DIP |
| Antena |
Antena del lechón con el cable del 1.5m |
| Temperatura de trabajo |
-35℃~+75℃ industrial |
| Humedad de trabajo |
humedad relativa del 10%~90%, ninguna condensación |
| Dimensión |
2AI |
115×90×40 (milímetro) |
| |
| Manera del arreglo |
Estándar carril industrial del gremio del estruendo de 3,5 pulgadas |
LS-RDIO0202
| Parámetro |
| Salida de poder: |
versión 1W (o 100mW) |
| Fuente de alimentación: |
9V-30V (elija generalmente 24V DC o 12V DC) |
| Distancia del control: |
versión de los 3km (o del 1km) |
| Velocidad: |
1200bps |
| Recepción de sensibilidad: |
-123dBm@1200bps, -118dbm (9600bps) |
| Establecimiento de una red |
| Establecimiento de una red: |
De punto a punto y punto a de múltiples puntos |
| Protocolo: |
Protocolo de Modbus RTU |
| Descripción del puerto |
| Entrada: |
2 entradas activas (la voz pasiva modifica para requisitos particulares), aisladas |
| Salida: |
2 salidas pasivas de la retransmisión, aisladas
carga máxima AC250V/5A, DC30V/5A del contacto
(las salidas activas 0-5V modifican para requisitos particulares)
|
| Puerto de comunicación |
RS485 (la radio RS485 modifica para requisitos particulares) |
| Actual |
| Transmita la corriente: |
<600ma>
|
| Recepción de la corriente: |
<50ma>
|
| General |
| Frecuencia: |
400, 450, 470 u otro bandas de 433MHz, |
| Canalice ningún: |
16 canales, pueden cambiar vía el interruptor DIP |
| Propiedades físicas |
| Dimensión: |
115×90×40 (milímetro) |
| Conector de antena: |
SMA, antena del vehículo con el cable del 1.5m |
| Temperatura: |
-35℃~+75℃ (industrial) |
| Método del montaje: |
Estándar carril industrial del gremio de 3,5 pulgadas |
