| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | Lensen |
| Número de modelo: | LS-RDIO0808 |
| Cantidad de orden mínima: | 2pcs |
| Precio: | Negotiation |
| Detalles de empaquetado: | Cartón estándar |
| Tiempo de entrega: | 2-7 días |
| Condiciones de pago: | T / T, Western Union |
| Capacidad de la fuente: | 6000pcs/month |
| frecuencia: | 433 | salida de poder: | 1W |
|---|---|---|---|
| Distancia: | los 2-3km LOS | De entrada: | 8 entradas de Digitaces |
| de salida: | 8 salidas de la retransmisión | Protocolo: | Modbus RTU |
| Alta luz: | Módulo de Digitaces I O,bomba en de control |
||

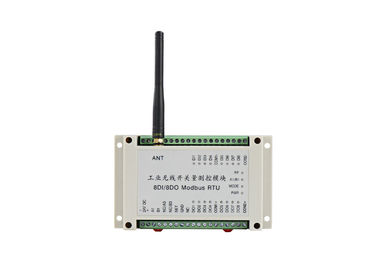

Control ENCENDIDO-APAGADO inalámbrico del PLC los 2km de la radio del módulo 8DI 8DO de la entrada-salida de la frecuencia ultraelevada
1. Introducción del general LS-RDIO0808

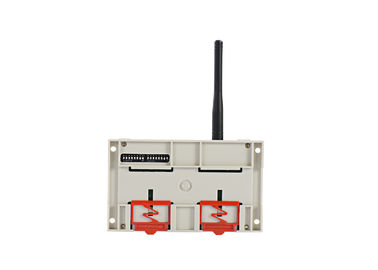

Esto es 8DI8DO una radio RTU
Tiene 8 entradas digitales, salida de 8 retransmisiones
Hay un módulo de 1W RF dentro, él es ACEPTABLE controlar los 2km
2. Campo del uso
El módulo de la entrada-salida de la serie de LS-RDIO es ampliamente utilizado en la automatización de la industria como el proceso central de los datos de la fábrica, el control de la bomba, la supervisión del aceite, la maquinaria de mina, los equipos de supervisión del ambiente, los dispositivos de elevación, el control de los robots, la máquina de rellenar, los equipos de mezcla, la línea logística, AGV etc.
Control del transportador
Controle un motor del transportador remotamente
Retransmisión teledirigida
Utilice las entradas del contacto seco para controlar una retransmisión remota.
Notificación del problema
Ahorre el tiempo en instalaciones grandes activando una luz de arriba de la notificación cuando ocurre un problema, dejando al supervisor saber exactamente adónde ir.
Supresión de polvo
Utilice el módulo inalámbrico de la entrada-salida para actuar su polvo
Registración de datos
Sin hilos adquiera y registre los diversos datos de una ubicación remota usando nuestro módulo análogo de la entrada-salida
Control de apilador
Comience y pare su apilador/reclaimir. Conecte el PLC en centro de control con el apilador y el recuperador.
Detección de la proximidad
Monte un transmisor con la gama ajustable en el equipo pesado, monte un receptor en un “punto ciego,” y después ponga el receptor para sonar una alarma o para encender una luz siempre que el equipo esté actuando en el área.
Supervisión llana química
Supervise la desinfección con cloro del agua u otras sustancias químicas remotamente.
Señales de tráfico
Evite tener que poner el nuevo alambre usando los transmisores inalámbricos y los receptores para controlar señales de tráfico tales como “travesía de ferrocarril a continuación” cuando un tren está presente.
Elevadores de grano
Nuestros transmisores inalámbricos y receptores pueden ser utilizados para supervisar condiciones del elevador de grano o para controlar diversas funciones. Para recoger los datos RS485. Para supervisar temperatura y humedad en grano.
Cargamento de la carga
Módulo de la entrada-salida de Digitaces para el control de grúa y módulo análogo de la entrada-salida para enviar la información de la carga sin hilos a otra ubicación.
3. Parámetro
| Parámetro | |
| Salida de poder: | versión 1W o 100mW |
| Fuente de alimentación: | 9V-30V (elija generalmente 24V DC o 12V DC) |
| Distancia del control: | los 3km o (versión del 1km) |
| Velocidad: | 1200bps |
| Recepción de sensibilidad: | -123dBm@1200bps, -118dbm (9600bps) |
| Establecimiento de una red | |
| Establecimiento de una red: | De punto a punto y punto a de múltiples puntos |
| Descripción del puerto | |
| Entrada: | 8 DI activos (voz pasiva modificada para requisitos particulares) |
| Salida: |
8 salidas pasivas de la retransmisión, |
| Puerto de comunicación | RS485 (la radio RS485 modifica para requisitos particulares) |
| Actual | |
| Transmita la corriente: | <600ma> |
| Recepción de la corriente: | <50ma> |
| General | |
| Frecuencia: | 400, 450, 470 u otro bandas de 433MHz, |
| Canalice ningún: | 16 canales, pueden cambiar vía el interruptor DIP |
| Propiedades físicas | |
| Dimensión: | 145×90×40 (milímetro) |

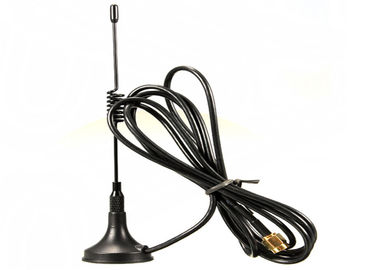

| Conector de antena: | SMA, antena del vehículo con el cable del 1.5m |
| Temperatura: | -35℃~+75℃ (industrial) |
| Método del montaje: | Estándar carril industrial del gremio de 3,5 pulgadas |
4. Cómo utilizar la entrada-salida de la radio
5. Ejemplos del diagrama de aplicaciones
Un amo a 8 ungüentos
Observaciones:
| Amo | Ungüento | Correspondencia de la entrada y del control |
| A (DI1) | B1 (DO1) | DI1 del control DO1 de A de B1 |
| A (DI2) | B2 (DO1) | DI2 del control DO1 de A de B2 |
| A (DI3) | B3 (DO1) | DI3 del control DO1 de A de B3 |
| A (DI4) | B4 (DO1) | Control DO1 de DI4of A de B4 |
| A (DI5) | B5 (DO1) | DI5 del control DO1 de A de B5 |
| A (DI6) | B6 (DO1) | DI6 del control DO1 de A de B6 |
| A (DI7) | B7 (DO1) | DI7 del control DO1 de A de B7 |
| A (DI8) | B8 (DO1) | DI8 del control DO1 de A de B8 |
| A (DO1) | B1 (DI1) | DO1 de A es controlado por DI1 de B1 |
| A (DO8) | B8 (DI1) | DO8 de A es controlado por DI1 de B8 |
| Nota: el módulo A y B debe utilizar el mismo canal; | ||
Para comunicar con PC/PLC
